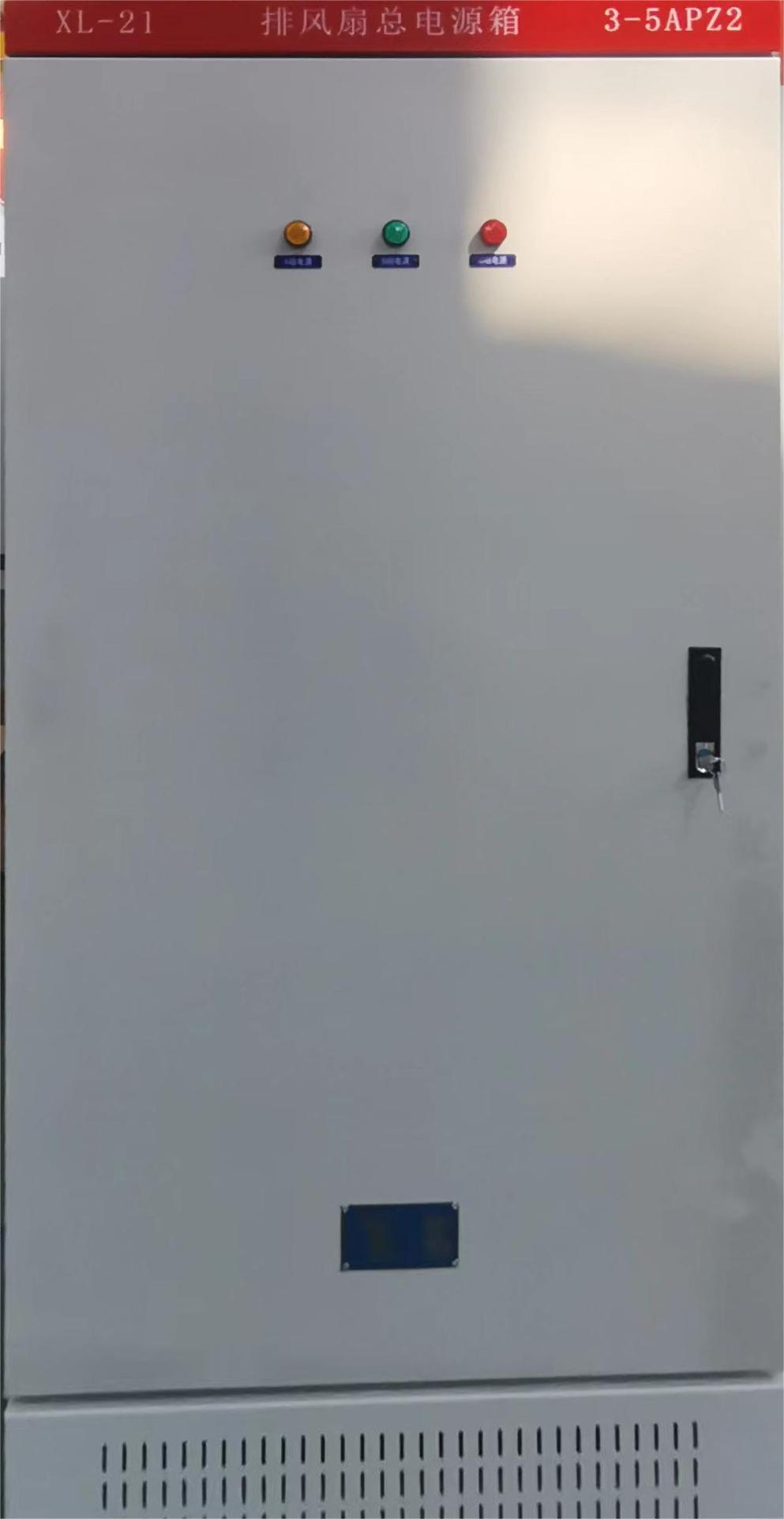

一、概述及产品照片

XL型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。XL-21系户内装置，靠墙安装，屏前检修。箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。

二、 产品特点

XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。

XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。

三、 工作条件

3.1 海拔高度不超过2000米；

3.2 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度 不低于-5℃；

3.3 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；

3.4 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；

3.5 安装时，与垂直面倾斜不超过5°；

3.6 本产品适合以下温度运输、储存：-25℃--+55℃。在短时间内（不超过24小时）不超过+65℃；

3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

览：

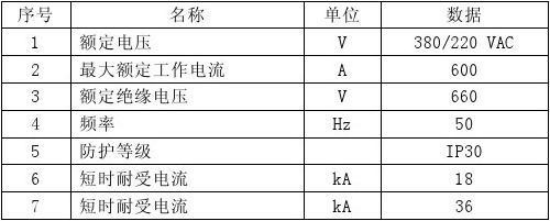

四、使用、维护和检修

XL型动力配电箱在检修后，在投入运行前需进行下列检查和检验：

4.1 检查动力配电箱内电器元件、二次接线是否符合图纸要求；

4.2 检查手动操作的刀开关、空气开关是否灵活，无卡扎现象；

4.3 检查所装设的电器设备接触是否良好、是否符合该电器设备的本身使用要求；

4.4 检查动力配电箱内无异物，检查紧固螺钉是否松动。

五、订货须知

订货时客户需提供下列资料：

5.1一次线路方案及单线系统图；

5.2二次线路展开系统图；

5.3每箱内所装设各种电器的详细规格及参数。
